メカニカル部品

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5.0～16.0●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561500

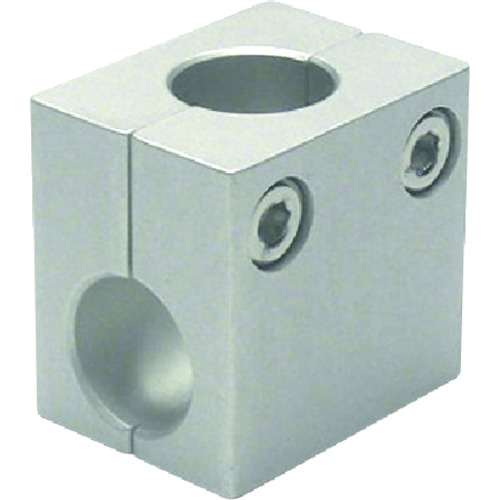

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：二ツ割りT字形●幅(mm)：28●高さ(mm)：38●長さ(mm)：38●A(mm)：25●B(mm)：38●d(mm)：φ19.1●C(mm)：28●E(mm)：13●締付ネジ：2-M5●フレームを分解せずにはさみ込み(後付け可)●アルミ合金

商品コード：

2500202561531

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6.0～20.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561746

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7.0～20.0●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561845

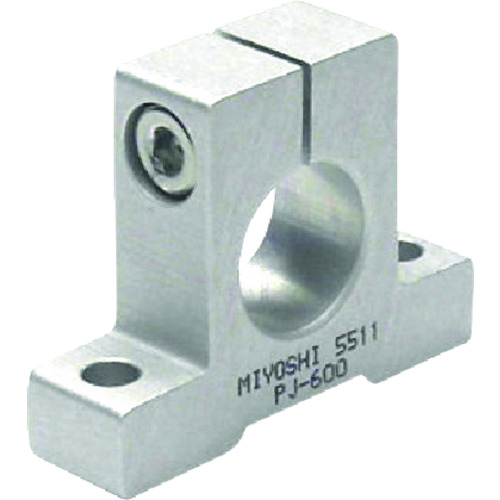

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：14●高さ(mm)：36.5●長さ(mm)：48●A(mm)：26●B(mm)：9●d(mm)：φ19.1●C(mm)：14●E(mm)：18●H(mm)：18.5●W(mm)：48●G(mm)：38●2-φP(mm)：5.2●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202561852

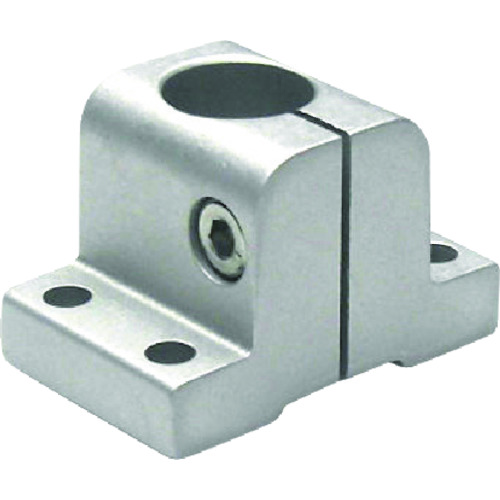

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：33●高さ(mm)：31.5●長さ(mm)：48●A(mm)：26●d(mm)：φ19.1●H：9.5●B：22●E(mm)：14●W(mm)：48●G(mm)：38●J(mm)：6●K(mm)：21●φP(mm)：4-φ5.2●締付ネジ：M5●垂直軸の固定に●アルミ合金

商品コード：

2500202561876

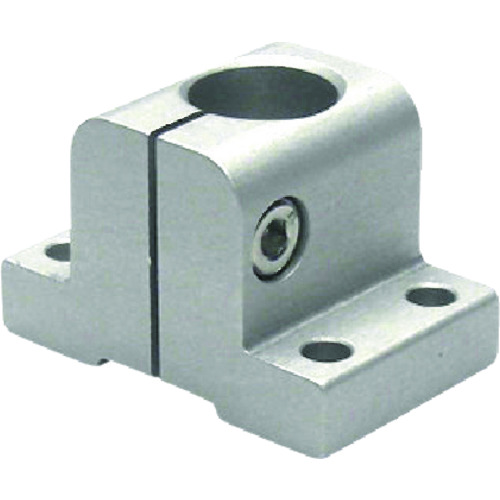

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：33●高さ(mm)：31.5●長さ(mm)：48●A(mm)：26●d(mm)：φ19.1●H：9.5●B：22●E(mm)：14●W(mm)：48●G(mm)：38●J(mm)：6●K(mm)：21●φP(mm)：4-φ5.2●締付ネジ：M5●垂直軸の固定に●アルミ合金

商品コード：

2500202561913

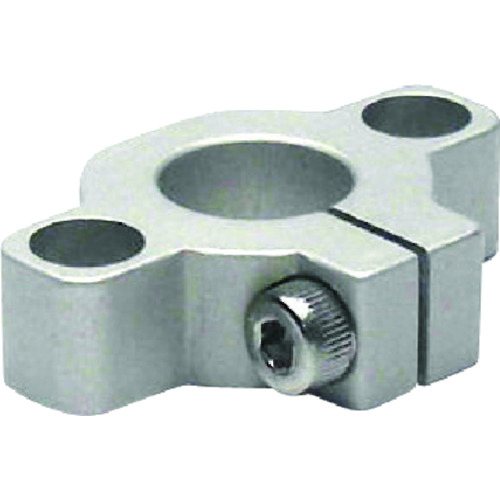

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：フランジ●幅(mm)：31●高さ(mm)：14●長さ(mm)：50●A(mm)：31●d(mm)：φ19.1●E(mm)：14●C(mm)：50●G(mm)：38●2-φP(mm)：5.2●締付ネジ：M5●側面や垂直軸の取付けに●アルミ合金

商品コード：

2500202561951

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴T字形●幅(mm)：38●高さ(mm)：36.5●長さ(mm)：48●A(mm)：19●B(mm)：19●d(mm)：φ19.1●E(mm)：18●F(mm)：18.5●C(mm)：26●H(mm)：9●G(mm)：38●W(mm)：48●J(mm)：6●K(mm)：26●4-φP(mm)：φ5.2●締付ネジ：2-M5●垂直・側面軸の取付けに●アルミ合金

商品コード：

2500202562002

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～35.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202562521

●六角穴プラグタイプ●オイルプラグ●本体：ポリアミド(ガラス繊維強化)つや消しブラック●オイルシール：ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張する為、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500202584165

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：8●高さ(mm)：18.5●長さ(mm)：26●A(mm)：12●B(mm)：5●d(mm)：φ6●C(mm)：8●E(mm)：9●H(mm)：9.5●W(mm)：26●G(mm)：20●2-φP(mm)：3.3●締付ネジ：M3●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202604221

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：フランジ●幅(mm)：17●高さ(mm)：8●長さ(mm)：26●A(mm)：17●d(mm)：φ6●E(mm)：8●C(mm)：26●G(mm)：20●2-φP(mm)：3.3●締付ネジ：M3●側面や垂直軸の取付けに●アルミ合金

商品コード：

2500202604290

●スプリングプランジャー専用レンチ●S45C

商品コード：

2500202627817

●底部のめねじで裏から取り付けます。●全長(mm)：110●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：100●色：ブラック●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202672916

●底部のめねじで裏から取り付けます。●全長(mm)：110●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：100●色：ナチュラル●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202672923

●底部のめねじで裏から取り付けます。●全長(mm)：130●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：120●色：ブラック●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202673104

●底部のめねじで裏から取り付けます。●全長(mm)：130●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：120●色：ナチュラル●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202673111

●底部のめねじで裏から取り付けます。●全長(mm)：98●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：88●色：ブラック●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674163

●底部のめねじで裏から取り付けます。●全長(mm)：98●全高(mm)：41●径(mm)：10●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：88●色：ナチュラル●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674170

●底部のめねじで裏から取り付けます。●全長(mm)：130●全高(mm)：45●径(mm)：20●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：120●色：ブラック●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674316

●底部のめねじで裏から取り付けます。●全長(mm)：130●全高(mm)：45●径(mm)：20●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：120●色：ナチュラル●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674323

●底部のめねじで裏から取り付けます。●全長(mm)：190●全高(mm)：45●径(mm)：20●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：180●色：ブラック●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674378

●底部のめねじで裏から取り付けます。●全長(mm)：190●全高(mm)：45●径(mm)：20●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：180●色：ナチュラル●許容荷重(N)：500●本体:アルミニウム●表面処理:アルマイト塗装

商品コード：

2500202674385

●ステンレス製で耐食性に優れています。●家具、機械設備などの取手として。●全長(mm)：101●全高(mm)：24●ねじ寸法：トラス小ネジM4×28●取付ピッチ(mm)：95●色：HL●幅(mm)：12●厚さ(mm)：6●W(mm)：12●t(mm)：6●H(mm)：24●P(mm)：95●全長L(mm)：100●裏ビスタイプ●ステンレス(SUS304)●表面仕上：ヘアライン●トラス小ネジ(M4×28mm)×2本

商品コード：

2500202738216

●ステンレス製で耐食性に優れています。●家具、機械設備などの取手として。●全長(mm)：91●全高(mm)：24●ねじ寸法：トラス小ネジM4×28●取付ピッチ(mm)：85●色：HL●幅(mm)：12●厚さ(mm)：6●W(mm)：12●t(mm)：6●H(mm)：24●P(mm)：85●全長L(mm)：90●裏ビスタイプ●ステンレス(SUS304)●表面仕上：ヘアライン●トラス小ネジ(M4×28mm)×2本

商品コード：

2500202738223

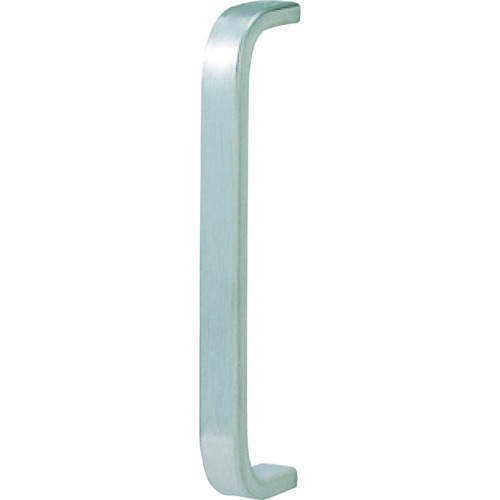

●ステンレス製で耐食性に優れています。●家具、機械設備などの取手として。●全長(mm)：81●全高(mm)：24●ねじ寸法：トラス小ネジM4×28●取付ピッチ(mm)：75●色：HL●幅(mm)：12●厚さ(mm)：6●W(mm)：12●t(mm)：6●H(mm)：24●P(mm)：75●全長L(mm)：80●裏ビスタイプ●ステンレス(SUS304)●表面仕上：ヘアライン●トラス小ネジ(M4×28mm)×2本

商品コード：

2500202738230

●ステンレス製で耐食性に優れています。●家具、機械設備などの取手として。●全長(mm)：111●全高(mm)：24●ねじ寸法：トラス小ネジM4×28●取付ピッチ(mm)：105●色：HL●幅(mm)：12●厚さ(mm)：6●W(mm)：12●t(mm)：6●H(mm)：24●P(mm)：105●全長L(mm)：110●裏ビスタイプ●ステンレス(SUS304)●表面仕上：ヘアライン●トラス小ネジ(M4×28mm)×2本

商品コード：

2500202738247

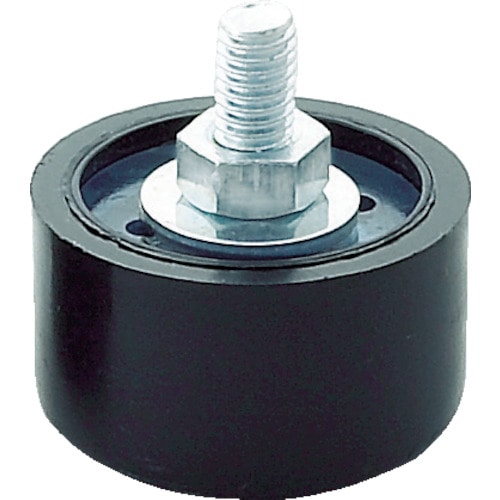

●テーブル脚が床面の段差によりガタつくのを特殊粘弾性体により自動的に解消するアジャスターです。●自動調整幅は3mmです。●テーブル下に。●許容荷重(kgf)：50●ねじ寸法：M8●ねじ長さ(mm)：9●全高(mm)：33●台座径(mm)：32●色：カバー：黒●幅(mm)：32●高さ(mm)：33●許容荷重(daN)：49●適応テーブル質量の目安：4個使用(7～12kg)6個使用(10～18kg)●本体：鋼・PE樹脂●カバー：ポリエチレン(PE)●台座:ポリエチレン(PET)(底部一体型)

商品コード：

2500202758276

●スプリングの反力を利用して重い上フタも軽く持ち上げられます。●開き角度約10～80°の範囲で簡易的に保持できます。●小型で省スペースです。●上フタ扉に。●呼称：側板付用●全長(mm)：151.3●厚さ(mm)：15.4●穴径(mm)：4.7●穴数(個)：4●軸トルク(N/m)1個使用時：6.1～8.8●側板付●ステンレス(SUS430)●ポリアセタール(POM)●取付面の材質もご考慮ください●剛性が低いと変形または破損することがあります●屋外で使用しないでください●スライドヒンジ(多軸蝶番)のご使用はおやめください

商品コード：

2500202759679

●スプリングの反力を利用して重い上フタも軽く持ち上げられます。●開き角度約10～80°の範囲で簡易的に保持できます。●小型で省スペースです。●上フタ扉に。●呼称：側板付用●全長(mm)：151.3●厚さ(mm)：15.4●穴径(mm)：4.7●穴数(個)：4●軸トルク(N/m)1個使用時：8.8～11.8●側板付●ステンレス(SUS430)●ポリアセタール(POM)●取付面の材質もご考慮ください●剛性が低いと変形または破損することがあります●屋外で使用しないでください●スライドヒンジ(多軸蝶番)のご使用はおやめください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202759693

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器などに。●許容荷重(kgf)：61.2●ねじ寸法：M6●ねじ長さ(mm)：10●全高(mm)：24●台座径(mm)：20●色：黒●ねじ：ステンレス(SUS304相当)●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500202786675

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器・厨房機器・医療機器などに。●許容荷重(kgf)：81.6●ねじ寸法：M6●ねじ長さ(mm)：15●全高(mm)：33●台座径(mm)：25●色：黒●ねじ：ステンレス(SUS304相当)●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500202786699

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器・厨房機器・医療機器などに。●許容荷重(kgf)：81.6●ねじ寸法：M6●ねじ長さ(mm)：25●全高(mm)：43●台座径(mm)：25●色：黒●ねじ：ステンレス(SUS304相当)●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500202786705

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器・厨房機器・医療機器などに。●許容荷重(kgf)：102●ねじ寸法：M8●ねじ長さ(mm)：15●全高(mm)：33●台座径(mm)：32●色：黒●ねじ：ステンレス(SUS304相当)●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500202786712

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器・厨房機器・医療機器などに。●許容荷重(kgf)：102●ねじ寸法：M8●ねじ長さ(mm)：25●全高(mm)：43●台座径(mm)：32●色：黒●ねじ：ステンレス(SUS304相当)●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500202786729

●キャッチ時にばねが見えません。●防塵・防滴を必要とする扉・カバーに最適です。●制御盤、計測器、分電盤、工作機械など。●本体取付穴寸法(mm)：3.2●許容荷重(N)：100●許容荷重(kgf)：10●高さ(mm)：6.2●幅(mm)：13.5●ステンレス鋼(SUS304)●表面処理：バレル研磨仕上げ

商品コード：

2500202787191

●キャッチ時にばねが見えないシンプルな外観です。●防塵・防滴を必要とする扉・カバーに最適です。●従来品のSCC-40型よりさらに小型になりました。●制御盤、計測器、分電盤、工作機械など。●本体取付穴寸法(mm)：3.2●許容荷重(N)：200●許容荷重(kgf)：20●高さ(mm)：10●幅(mm)：24●ステンレス鋼(SUS304)●表面処理：バレル研磨仕上げ●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202787252

●オールステンレス鋼製のキャッチクリップです。●制御盤、計測器、分電盤、工作機械など。●本体取付穴寸法(mm)：3.2●許容荷重 N：250●許容荷重 kgf：25●ステンレス鋼(SUS304)●表面処理：バレル研磨仕上げ

商品コード：

2500202787320

●キャッチ時にばねが見えないシンプルな外観です。●防塵・防滴を必要とする扉・カバーに最適です。●制御盤、計測器、分電盤、工作機械など。●本体取付穴寸法(mm)：5.2●許容荷重 N：600●許容荷重 kgf：61●ステンレス鋼(SUS304)●表面処理：バレル研磨仕上げ

商品コード：

2500202787481

●スプリング付で、防塵、防滴を必要とする扉・カバーに最適です。●防じんを必要とする扉やカバー。●本体取付穴寸法(mm)：3.2●許容荷重 N：200●許容荷重 kgf：20●ばね付●スチール(SPHC)●表面処理：光沢クロメート処理(三価)

商品コード：

2500202787603

●スプリング付で、防塵、防滴を必要とする扉・カバーに最適です。●防じんを必要とする扉やカバー。●本体取付穴寸法(mm)：5.2●許容荷重(N)：330●許容荷重(kgf)：34●高さ(mm)：16.5●幅(mm)：47●ばね付●スチール(SPHC)●表面処理：光沢クロメート処理(三価)

商品コード：

2500202787627

●ねじ式掛金で取付け後に調節が可能です。●各種産業機器用。●許容荷重(N)：500●許容荷重(kgf)：51●参考引張荷重(kgf)：500●幅(mm)：24●高さ：12.7mm●本体取付穴寸法(mm)：3.2●本体取付穴・受け穴寸法：3.2mm●ステンレス鋼(SUS304)

商品コード：

2500202787672

●ステンレスクランクハンドル

商品コード：

2500202788518

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：100●長さ(mm)：100●厚さ(mm)：0.05●真鍮

商品コード：

2500202851960

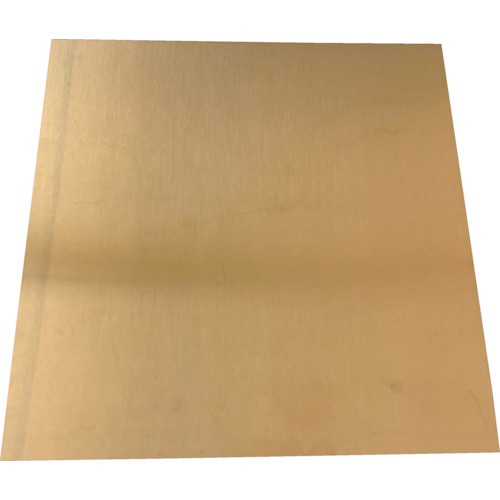

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：100●長さ(mm)：200●厚さ(mm)：0.05●真鍮

商品コード：

2500202851977

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：200●長さ(mm)：200●厚さ(mm)：0.05●真鍮

商品コード：

2500202851984

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：50●長さ(mm)：100●厚さ(mm)：0.05●真鍮

商品コード：

2500202851991

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：50●長さ(mm)：50●厚さ(mm)：0.05●真鍮

商品コード：

2500202852004

●精密なすき間調整に使用するため、豊富なサイズラインナップで揃えています。●すき間調整用として、水平維持などに。●幅(mm)：100●長さ(mm)：100●厚さ(mm)：0.1●真鍮

商品コード：

2500202852011
