歯車

●サビに強いステンレス製のウォームです。●DG、PGホイールとのセットが最適です。●動力伝達用歯車。●モジュール：m1●穴径(mm)：6●歯形：並歯●形状：W2●歯幅(mm)：20●条数：1●全長(mm)：32●進み角：3°35′●歯先円直径：φ18●穴長さ：18●タップ：M4●キー溝：-●基準円直径d(mm)：16●ウォームのねじれ方向および条数(mm)：R 1●歯幅b(mm)：20●ねじれ方向：R●歯車精度：KHK W 001：4級●歯面硬度：(187HB以下)●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●SUS303●1個の販売でありセット販売ではございません。

商品コード：

2500204772331

サイズ：

●穴径：６ｍｍ●歯幅：２０ｍｍ●全長：３２ｍｍ●基準円直径ｄ：１６ｍｍ

●サビに強いステンレス製のウォームです。●DG、PGホイールとのセットが最適です。●動力伝達用歯車。●モジュール：m1●穴径(mm)：6●歯形：並歯●形状：W2●歯幅(mm)：20●条数：2●全長(mm)：32●進み角：7°11′●歯先円直径：φ18●穴長さ：18●タップ：M4●キー溝：-●ウォームのねじれ方向および条数(mm)：R 2●ねじれ方向：R●基準円直径d(mm)：16●歯幅b(mm)：20●歯車精度：KHK W 001：4級●歯面硬度：(187HB以下)●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●SUS303●1個の販売でありセット販売ではございません。

商品コード：

2500204772348

サイズ：

●穴径：６ｍｍ●歯幅：２０ｍｍ●全長：３２ｍｍ

●サビに強いステンレス製のウォームです。●DG、PGホイールとのセットが最適です。●動力伝達用歯車。●モジュール：m3●穴径(mm)：16●歯形：並歯●形状：W1●歯幅(mm)：50●条数：1●全長(mm)：70●ボス径(mm)：35●進み角：3°55′●歯先円直径：φ50●穴長さ：50●タップ：-●キー溝：-●基準円直径d(mm)：44●ウォームのねじれ方向および条数(mm)：R 1●ねじれ方向：R●歯幅b(mm)：50●歯車精度：KHK W 001：4級●歯面硬度：(187HB以下)●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●SUS303●1個の販売でありセット販売ではございません。

商品コード：

2500204772409

サイズ：

●穴径：１６ｍｍ●歯幅：５０ｍｍ●全長：７０ｍｍ●ボス径：３５ｍｍ

●インボリュートスプラインJIS B1603：1995(歯面合わせ、バックラッシ0.06～0.15)を採用しております。●調質を施し耐摩耗性を良くしています。●動力伝達用歯車。●モジュール：ｍ1.667●歯数：13●形状：TB●歯幅(mm)：220●歯先円直径：24.67●全長(mm)：250●ボス径(mm)：20●ボス長さ(mm)：(右)30●歯形：低歯●圧力角：20°●材質：S45C●熱処理：調質●歯面硬度：200～270HB●表面処理：黒染●S45C●追加工して使用する場合、歯をつぶしたり軸が曲がらないように注意してください。●1個の販売でありセット販売ではございません。

商品コード：

2500204772522

サイズ：

●歯幅：２２０ｍｍ●全長：２５０ｍｍ●ボス径：２０ｍｍ●ボス長さ：（右）３０ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●モジュール：m1.5●条数：1●基準円直径(mm)：25●穴径(mm)：10●形状：W1K●歯幅(mm)：30●全長(mm)：40●ボス径(mm)：20●進み角：3°26′●歯先円直径：28●穴長さ：40●ボス長さ(右)：10●タップ：M4●キー溝：4 × 1.8●ねじ穴位置：5●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R1●歯車精度：KHK W 001：4級相当●歯面硬度：(194HB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：切削(転造)●歯切基準面：穴(H7)●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774380

サイズ：

●基準円直径：２５ｍｍ●穴径：１０ｍｍ●歯幅：３０ｍｍ●全長：４０ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●モジュール：m1.5●条数：2●基準円直径(mm)：25●穴径(mm)：8●形状：W1T●歯幅(mm)：30●全長(mm)：40●ボス径(mm)：20●進み角：6°54′●歯先円直径：28●穴長さ：40●ボス長さ(右)：10●タップ：M5●キー溝： ×●ねじ穴位置：5●ウォームのねじれ方向および条数(mm)：R2●ねじれ方向：R●歯車精度：KHK W 001：4級相当●歯面硬度：(194HB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：切削(転造)●歯切基準面：穴(H7)●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774397

サイズ：

●基準円直径：２５ｍｍ●穴径：８ｍｍ●歯幅：３０ｍｍ●全長：４０ｍｍ

●歯面高周波焼入れ品、リーズナブルな価格の歯研ウォームです。●動力伝達用歯車。●モジュール：m2.5●条数：1●基準円直径(mm)：37●穴径(mm)：17●形状：W3K●歯幅(mm)：45●全長(mm)：65●ボス径(mm)：30●進み角：3°52′●歯先円直径：42●穴長さ：65●ボス長さ(右)：17●タップ：M4●キー溝：5 × 2.3●ねじ穴位置：8.5●ウォームのねじれ方向および条数(mm)：R1●ねじれ方向：R●歯車精度：KHK W 001：2級相当●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：研削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774618

サイズ：

●基準円直径：３７ｍｍ●穴径：１７ｍｍ●歯幅：４５ｍｍ●全長：６５ｍｍ

●リーズナブルな価格の歯研ウォームです。●歯面高周波焼入れ品です。●動力伝達用歯車。●モジュール：m5●条数：2●穴径(mm)：25●形状：W3●歯幅(mm)：85●全長(mm)：120●ボス径(mm)：56●進み角：8°08′●歯先円直径：φ80●穴長さ：80●タップ：-●キー溝：-●ウォームのねじれ方向および条数(mm)：R 2●歯幅b(mm)：85●基準円直径d(mm)：70●ねじれ方向：R●歯車精度：KHK W 001：2級●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204774625

サイズ：

●穴径：２５ｍｍ●歯幅：８５ｍｍ●全長：１２０ｍｍ●ボス径：５６ｍｍ

●リーズナブルな価格の歯研ウォームです。●歯面高周波焼入れ品です。●動力伝達用歯車。●モジュール：m6●条数：1●穴径(mm)：30●形状：W3●歯幅(mm)：100●全長(mm)：140●ボス径(mm)：63●進み角：4°17′●歯先円直径：φ92●穴長さ：92●タップ：-●キー溝：-●基準円直径d(mm)：80●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R 1●歯幅b(mm)：100●歯車精度：KHK W 001：2級●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204774632

サイズ：

●穴径：３０ｍｍ●歯幅：１００ｍｍ●全長：１４０ｍｍ●ボス径：６３ｍｍ

●無潤滑でも使用できるMCナイロン製の平歯車です｡食品機械などに最適です｡●動力伝達用歯車。●歯数:20●形状:S1K●基準円直径(mm):40●歯幅(mm):20●穴径(mm):10●モジュール:2●歯先円直径:44●全長(mm):30●ボス径(mm):32●ボス長さ(mm):10●タップ:M4●キー溝:4×1.8●ねじ穴位置:5

商品コード：

2500205727293

サイズ：

●全長(mm):30

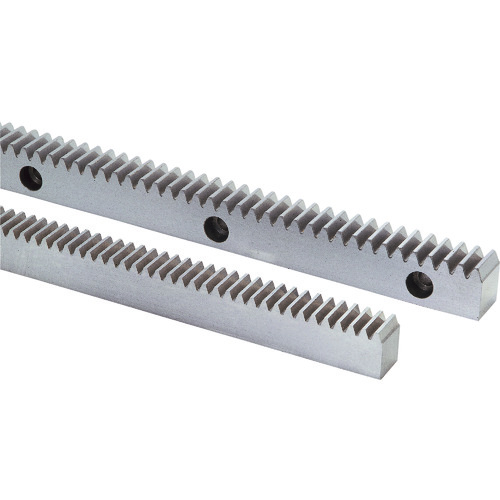

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1.5●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：212●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●かみ合い高さ(mm)：18.5●歯幅(mm)：15●有効山数：212●モジュール(m)：1.5●全長(L)：999.03●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020021

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1.5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：320●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●かみ合い高さ(mm)：18.5●歯幅(mm)：15●有効山数：320●モジュール(m)：1.5●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020038

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1.5●全長l(mm)：499.51●全長(mm)：499.51●有効歯数：106●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●かみ合い高さ(mm)：18.5●歯幅(mm)：15●有効山数：106●モジュール(m)：1.5●全長(L)：499.51●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020045

サイズ：

●全長ｌ：４９９．５１ｍｍ●全長：４９９．５１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：318●かみ合い高さh”(mm)：11●歯幅b(mm)：10●高さ(mm)：12●かみ合い高さ(mm)：11.0●歯幅(mm)：10●有効山数：318●モジュール(m)：1●全長(L)：999.03●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020151

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ●かみ合い高さｈ”：１１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1●全長l(mm)：499.51●全長(mm)：499.51●有効歯数：159●かみ合い高さh”(mm)：11●歯幅b(mm)：10●高さ(mm)：12●かみ合い高さ(mm)：11.0●歯幅(mm)：10●有効山数：159●モジュール(m)：1●全長(L)：499.51●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020250

サイズ：

●全長ｌ：４９９．５１ｍｍ●全長：４９９．５１ｍｍ●かみ合い高さｈ”：１１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2.5●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：128●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●かみ合い高さ(mm)：27.5●歯幅(mm)：25●有効山数：128●モジュール(m)：2.5●全長(L)：1005.31●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020366

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2.5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：192●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●かみ合い高さ(mm)：27.5●歯幅(mm)：25●有効山数：192●モジュール(m)：2.5●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020373

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2.5●全長l(mm)：502.66●全長(mm)：502.66●有効歯数：64●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●かみ合い高さ(mm)：27.5●歯幅(mm)：25●有効山数：64●モジュール(m)：2.5●全長(L)：502.66●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020380

サイズ：

●全長ｌ：５０２．６６ｍｍ●全長：５０２．６６ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：160●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●かみ合い高さ(mm)：23.0●歯幅(mm)：20●有効山数：160●モジュール(m)：2●全長(L)：1005.31●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020434

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：240●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●かみ合い高さ(mm)：23.0●歯幅(mm)：20●有効山数：240●モジュール(m)：2●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020441

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2●全長l(mm)：502.66●全長(mm)：502.66●有効歯数：80●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●かみ合い高さ(mm)：23.0●歯幅(mm)：20●有効山数：80●モジュール(m)：2●全長(L)：502.66●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020458

サイズ：

●全長ｌ：５０２．６６ｍｍ●全長：５０２．６６ｍｍ●かみ合い高さｈ”：２３ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：3●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：106●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●かみ合い高さ(mm)：32.0●歯幅(mm)：30●有効山数：106●モジュール(m)：3●全長(L)：999.03●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M3●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020557

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ●かみ合い高さｈ”：３２ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：3●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：160●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●かみ合い高さ(mm)：32.0●歯幅(mm)：30●有効山数：160●モジュール(m)：3●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M3●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020564

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：3●全長l(mm)：499.51●全長(mm)：499.51●有効歯数：53●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●かみ合い高さ(mm)：32.0●歯幅(mm)：30●有効山数：53●モジュール(m)：3●全長(L)：499.51●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M3●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020588

サイズ：

●全長ｌ：４９９．５１ｍｍ●全長：４９９．５１ｍｍ●かみ合い高さｈ”：３２ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：4●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：80●かみ合い高さh”(mm)：41●歯幅b(mm)：40●高さ(mm)：45●かみ合い高さ(mm)：41.0●歯幅(mm)：40●有効山数：80●モジュール(m)：4●全長(L)：1005.31●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M4●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020618

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：4●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：120●かみ合い高さh”(mm)：41●歯幅b(mm)：40●高さ(mm)：45●かみ合い高さ(mm)：41.0●歯幅(mm)：40●有効山数：120●モジュール(m)：4●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M4●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020632

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：4●全長l(mm)：502.66●全長(mm)：502.66●有効歯数：40●かみ合い高さh”(mm)：41●歯幅b(mm)：40●高さ(mm)：45●かみ合い高さ(mm)：41.0●歯幅(mm)：40●有効山数：40●モジュール(m)：4●全長(L)：502.66●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M4●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020649

サイズ：

●全長ｌ：５０２．６６ｍｍ●全長：５０２．６６ｍｍ●かみ合い高さｈ”：４１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：5●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：64●かみ合い高さh”(mm)：45●歯幅b(mm)：50●高さ(mm)：50●かみ合い高さ(mm)：45.0●歯幅(mm)：50●有効山数：64●モジュール(m)：5●全長(L)：1005.31●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020717

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：96●かみ合い高さh”(mm)：45●歯幅b(mm)：50●高さ(mm)：50●かみ合い高さ(mm)：45.0●歯幅(mm)：50●有効山数：96●モジュール(m)：5●全長(L)：1507.97●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020724

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：5●全長l(mm)：502.66●全長(mm)：502.66●有効歯数：32●かみ合い高さh”(mm)：45●歯幅b(mm)：50●高さ(mm)：50●かみ合い高さ(mm)：45.0●歯幅(mm)：50●有効山数：32●モジュール(m)：5●全長(L)：502.66●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020755

サイズ：

●全長ｌ：５０２．６６ｍｍ●全長：５０２．６６ｍｍ●かみ合い高さｈ”：４５ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：6●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：53●かみ合い高さh”(mm)：54●歯幅b(mm)：60●高さ(mm)：60●かみ合い高さ(mm)：54.0●歯幅(mm)：60●有効山数：53●モジュール(m)：6●全長(L)：999.03●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M6●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020816

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ●かみ合い高さｈ”：５４ｍｍ

●他社置き換えに最適なＫＦラックギヤです。●両端面は仕上加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：6●全長l(mm)：508.94●全長(mm)：508.94●有効歯数：27●かみ合い高さh”(mm)：54●歯幅b(mm)：60●高さ(mm)：60●かみ合い高さ(mm)：54.0●歯幅(mm)：60●有効山数：27●モジュール(m)：6●全長(L)：508.94●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M6●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202020823

サイズ：

●全長ｌ：５０８．９４ｍｍ●全長：５０８．９４ｍｍ●かみ合い高さｈ”：５４ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1.5●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：212●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●高さh(mm)：20●かみ合い高さ(mm)：18.5●歯幅(mm)：15●有効山数：212●使用ねじ寸法：M5●取付穴数：6●取付穴寸法(mm)A：49.52●取付穴寸法(mm)B：180●モジュール(m)：1.5●全長(L)：999.03●高さ(H)：20●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1.5●両端面仕上加工済●機械構造用炭素鋼●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021141

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：1.5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：320●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●高さh(mm)：20●かみ合い高さ(mm)：18.5●歯幅(mm)：15●有効山数：320●使用ねじ寸法：M5●取付穴数：9●取付穴寸法(mm)A：33.99●取付穴寸法(mm)B：180●モジュール(m)：1.5●全長(L)：1507.97●高さ(H)：20●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M1.5●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021158

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2.5●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：128●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●高さh(mm)：30●かみ合い高さ(mm)：27.5●歯幅(mm)：25●有効山数：128●使用ねじ寸法：M8●取付穴数：6●取付穴寸法(mm)A：52.66●取付穴寸法(mm)B：180●モジュール(m)：2.5●全長(L)：1005.31●高さ(H)：30●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2.5●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021165

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2.5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：192●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●高さh(mm)：30●かみ合い高さ(mm)：27.5●歯幅(mm)：25●有効山数：192●使用ねじ寸法：M8●取付穴数：9●取付穴寸法(mm)A：33.99●取付穴寸法(mm)B：180●モジュール(m)：2.5●全長(L)：1507.97●高さ(H)：30●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2.5●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021172

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：160●かみ合い高さh”(mm)：23.0●歯幅b(mm)：20●高さ(mm)：25●高さh(mm)：25●かみ合い高さ(mm)：23.0●歯幅(mm)：20●有効山数：160●使用ねじ寸法：M6●取付穴数：6●取付穴寸法(mm)A：52.66●取付穴寸法(mm)B：180●モジュール(m)：2●全長(L)：1005.31●高さ(H)：25●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021189

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：2●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：240●かみ合い高さh”(mm)：23.0●歯幅b(mm)：20●高さ(mm)：25●高さh(mm)：25●かみ合い高さ(mm)：23.0●歯幅(mm)：20●有効山数：240●使用ねじ寸法：M6●取付穴数：9●取付穴寸法(mm)A：33.99●取付穴寸法(mm)B：180●モジュール(m)：2●全長(L)：1507.97●高さ(H)：25●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M2●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021196

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：3●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：106●かみ合い高さh”(mm)：32.0●歯幅b(mm)：30●高さ(mm)：35●高さh(mm)：35●かみ合い高さ(mm)：32.0●歯幅(mm)：30●有効山数：106●使用ねじ寸法：M10●取付穴数：6●取付穴寸法(mm)A：49.52●取付穴寸法(mm)B：180●モジュール(m)：3●全長(L)：999.03●高さ(H)：35●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M3●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021202

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：3●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：160●かみ合い高さh”(mm)：32.0●歯幅b(mm)：30●高さ(mm)：35●高さh(mm)：35●かみ合い高さ(mm)：32.0●歯幅(mm)：30●有効山数：160●使用ねじ寸法：M10●取付穴数：9●取付穴寸法(mm)A：33.99●取付穴寸法(mm)B：180●モジュール(m)：3●全長(L)：1507.97●高さ(H)：35●かみあい高さ(H1)：32.0●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M3●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021219

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：4●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：80●かみ合い高さh”(mm)：41.0●歯幅b(mm)：40●高さ(mm)：45●高さh(mm)：45●かみ合い高さ(mm)：41.0●歯幅(mm)：40●有効山数：80●使用ねじ寸法：M12●取付穴数：6●取付穴寸法(mm)A：52.66●取付穴寸法(mm)B：180●モジュール(m)：4●全長(L)：1005.31●高さ(H)：45●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M4●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021226

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：4●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：120●かみ合い高さh”(mm)：41.0●歯幅b(mm)：40●高さ(mm)：45●高さh(mm)：45●かみ合い高さ(mm)：41.0●歯幅(mm)：40●有効山数：120●使用ねじ寸法：M12●取付穴数：9●取付穴寸法(mm)A：33.99●取付穴寸法(mm)B：180●モジュール(m)：4●全長(L)：1507.97●高さ(H)：45●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M4●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021233

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：5●全長l(mm)：1005.31●全長(mm)：1005.31●有効歯数：64●かみ合い高さh”(mm)：45.0●歯幅b(mm)：50●高さ(mm)：50●高さh(mm)：50●かみ合い高さ(mm)：45.0●歯幅(mm)：50●有効山数：64●使用ねじ寸法：M14●取付穴数：5●取付穴寸法(mm)A：62.66●取付穴寸法(mm)B：220●モジュール(m)：5●全長(L)：1005.31●高さ(H)：50●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M5●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021240

サイズ：

●全長ｌ：１００５．３１ｍｍ●全長：１００５．３１ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：5●全長l(mm)：1507.97●全長(mm)：1507.97●有効歯数：96●かみ合い高さh”(mm)：45.0●歯幅b(mm)：50●高さ(mm)：50●高さh(mm)：50●かみ合い高さ(mm)：45.0●歯幅(mm)：50●有効山数：96●使用ねじ寸法：M14●取付穴数：7●取付穴寸法(mm)A：93.99●取付穴寸法(mm)B：220●モジュール(m)：5●全長(L)：1507.97●高さ(H)：50●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M5●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021257

サイズ：

●全長ｌ：１５０７．９７ｍｍ●全長：１５０７．９７ｍｍ

●他社置き換えに最適なＫＦHラックギヤです。●両端面は仕上加工済です。●取付穴加工済です。●継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。●印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。●モジュール：6●全長l(mm)：999.03●全長(mm)：999.03●有効歯数：53●かみ合い高さh”(mm)：54.0●歯幅b(mm)：60●高さ(mm)：50●高さh(mm)：60●かみ合い高さ(mm)：54.0●歯幅(mm)：60●有効山数：53●使用ねじ寸法：M16●取付穴数：5●取付穴寸法(mm)A：59.52●取付穴寸法(mm)B：220●モジュール(m)：6●全長(L)：999.03●高さ(H)：60●精度：4級･歯型:並歯･圧力角:20°･材料:S45C･熱処理:焼ならし･表面硬度:HS26～31･表面処理:四三酸化鉄皮膜●M6●両端面仕上加工済●機械構造用炭素鋼●表面処理:黒染●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

商品コード：

2500202021264

サイズ：

●全長ｌ：９９９．０３ｍｍ●全長：９９９．０３ｍｍ

●焼結製法の量産効果を生かした低価格化を実現しました。●小型、軽量の製品です。●動力伝達用歯車。●モジュール：m0.8●歯数：20●基準円直径(mm)：16●組立距離(mm)：16●穴径(mm)：4●全長(mm)：11●歯幅(mm)：4.24●形状：B1●歯先円直径(mm)：17.13●ボス径(mm)：12●ボス長さ(mm)：5.5●穴長さ(mm)：11●歯数比：1●歯車精度：JISB1704：1978：5級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯数比：1●歯面硬度：(70～95HRB)●表面処理：スチーム処理●歯面仕上げ：焼結●歯切基準面：穴(H8)●追加工可否：可能●SMF5040●1個の販売でありセット販売ではございません。

商品コード：

2500202121193

サイズ：

●基準円直径：１６ｍｍ●穴径：４ｍｍ●全長：１１ｍｍ●歯幅：４．２４ｍｍ

●焼結製法の量産効果を生かした低価格化を実現しました。●小型、軽量の製品です。●動力伝達用歯車。●モジュール：m1.25●歯数：20●基準円直径(mm)：25●組立距離(mm)：23●穴径(mm)：6●全長(mm)：15●歯幅(mm)：6.36●形状：B1●歯先円直径(mm)：26.77●ボス径(mm)：22●ボス長さ(mm)：6●穴長さ(mm)：15●歯数比：1●歯車精度：JISB1704：1978：5級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯数比：1●歯面硬度：(70～95HRB)●表面処理：スチーム処理●歯面仕上げ：焼結●歯切基準面：穴(H8)●追加工可否：可能●SMF5040●1個の販売でありセット販売ではございません。

商品コード：

2500202121223

サイズ：

●基準円直径：２５ｍｍ●穴径：６ｍｍ●全長：１５ｍｍ●歯幅：６．３６ｍｍ

●焼結製法の量産効果を生かした低価格化を実現しました。●小型、軽量の製品です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●基準円直径(mm)：30●組立距離(mm)：30●穴径(mm)：6●全長(mm)：21●歯幅(mm)：8.48●形状：B1●歯先円直径(mm)：32.12●ボス径(mm)：26●ボス長さ(mm)：9●穴長さ(mm)：21●歯数比：1●歯車精度：JISB1704：1978：5級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯数比：1●歯面硬度：(70～95HRB)●表面処理：スチーム処理●歯面仕上げ：焼結●歯切基準面：穴(H8)●追加工可否：可能●SMF5040●1個の販売でありセット販売ではございません。

商品コード：

2500202121230

サイズ：

●基準円直径：３０ｍｍ●穴径：６ｍｍ●全長：２１ｍｍ●歯幅：８．４８ｍｍ

●焼結製法の量産効果を生かした低価格化を実現しました。●小型、軽量の製品です。●動力伝達用歯車。●モジュール：m1●歯数：20●基準円直径(mm)：20●組立距離(mm)：20●穴径(mm)：5●全長(mm)：13.5●歯幅(mm)：4.95●形状：B1●歯先円直径(mm)：21.41●ボス径(mm)：16●ボス長さ(mm)：6●穴長さ(mm)：13.5●歯数比：1●歯車精度：JISB1704：1978：5級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯数比：1●歯面硬度：(70～95HRB)●表面処理：スチーム処理●歯面仕上げ：焼結●歯切基準面：穴(H8)●追加工可否：可能●SMF5040●1個の販売でありセット販売ではございません。

商品コード：

2500202121360

サイズ：

●基準円直径：２０ｍｍ●穴径：５ｍｍ●全長：１３．５ｍｍ●歯幅：４．９５ｍｍ

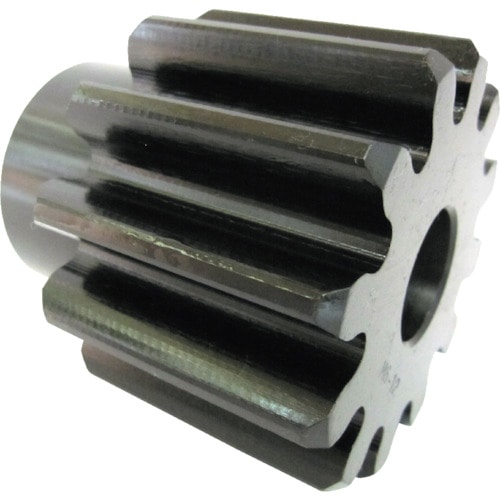

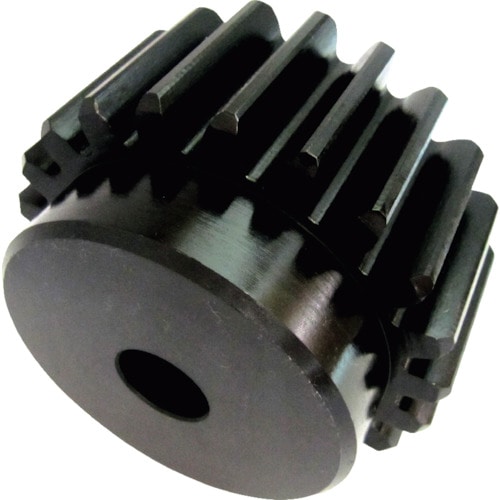

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：12●基準円直径d(mm)：36.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ42●基準円直径(mm)：φ36●ボス径(mm)：φ28●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185263

サイズ：

●基準円直径ｄ：３６．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ
