ダイヤルゲージ

●先端ボール径：2●全長（mm）：39●該当製品（共通製品）：PCN-1L、PCN-1LE、PCN-1LD、PCN-1LZ（A）、PCN-1LZ（B）、PCN-1LV●ネジ部：M1.7XP0.35●こちらの商品は事業者様向け商品です。

商品コード：

2500100410092

●ボール材質：プラスチック●L寸法（mm）：7.3●ねじ部寸法：M2.5（P=0.45）×5mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100872883

●外枠オオイ板に反射抑制を施したオオイ板を採用することで､視認性が向上しています｡●キャップの一体成型により強度がアップしました｡●オプション測定子との交換が可能です｡●超硬合金製測定子を使用しています｡●大歯車には､摩耗､変形の少ないステンレス鋼を採用しています｡●比較測定用。治具への取り付けなどに。●測定範囲(mm):0~1●最小表示(mm):0.001●目盛仕様:0-100-0●取付軸径(mm):8●測定力(N):1.5以下●文字盤径(mm):40●メーカーコード:1109A-10

商品コード：

2500205034698

●メーカーコード:111460●111460

商品コード：

2500205035121

●割ピン式測定プローブを押し広げる拡張ピンです｡●測定対象物により押し縮められたプローブにより押し上げられた拡張ピンの動きが､指示器に伝わります｡●メーカーコード:4473095

商品コード：

2500205059431

●コラム式レベルインジケーター

商品コード：

2500205415817

●コラム式レベルインジケーター

商品コード：

2500205415824

●ダイアルの締め付けのみでロックと解除ができます｡●吸着力(N):98●マグネット高さ(mm):31●主柱取付ねじ:M5●測定器取付穴:Φ8●主柱寸法(mm):27●微動調整付自在型ミニ永磁

商品コード：

2500205416661

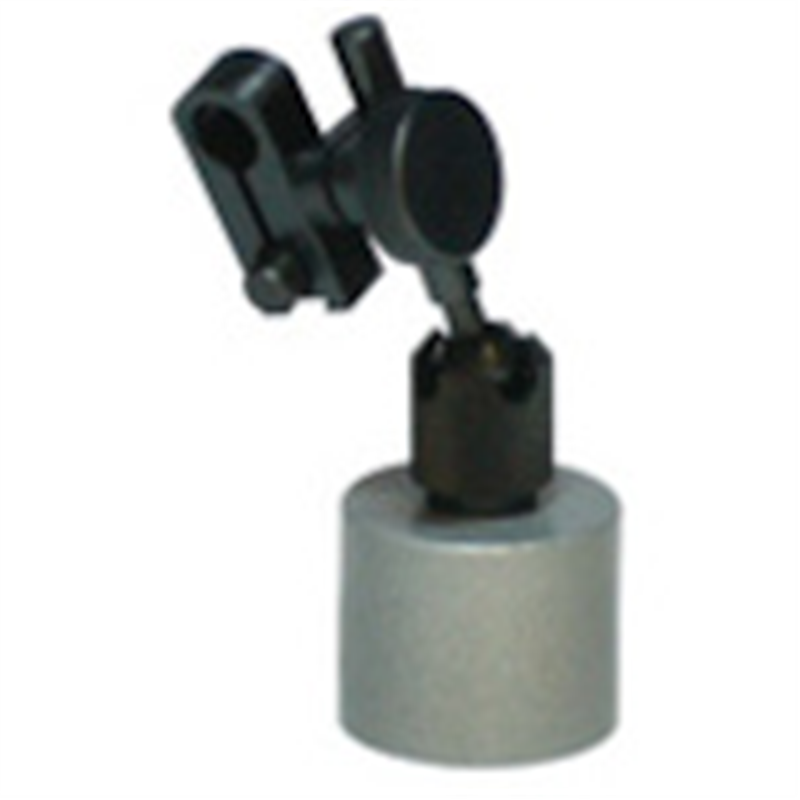

●ダイアルの締め付けのみでロックと解除ができます｡●吸着力(N):196●マグネット高さ(mm):25●主柱取付ねじ:M5●測定器取付穴:Φ6●微動調整付自在型ミニ永磁

商品コード：

2500205416678

●メカロックノブ締め付け操作でジョイントを同時にロックすることができます｡●レバー操作でマグネットON/OFF脱着可能です｡●アリ溝取付が可能です｡●小さいサイズが必要な方は､MB-7をオススメします｡●ダイヤルゲージ、ダイヤルインジケータ(てこ式)の測定保持具として●吸着力(N):1000●マグネット幅(mm):50●マグネット奥行(mm):55●マグネット高さ(mm):75

商品コード：

2500205745303

●ダイヤルゲージやインジケータの位置決めが簡単な微動タイプ(微動範囲2mm)です｡●測定器を取り付け､偏芯検査などに最適です｡●レバー操作でマグネットON/OFF脱着可能です｡●耳金付ダイヤルゲージにも対応しています｡●小さいサイズが必要な方は､B-4をオススメします｡●ダイヤルゲージ、ダイヤルインジケータ(てこ式)の測定保持具として

商品コード：

2500205746102

●中央部のノブを締め付けることで3点の関節が強靱にロックされます。●丸型で強力(20kgf)な小型マグネットを搭載したミニホルダーです。●吸着力(N)：200●マグネット幅(mm)：30●マグネット奥行(mm)：30●マグネット高さ(mm)：25●アーム長さ(mm)：38×38●アーム取付ねじ：M5×0.8●測定器取付穴：8mm●マグネットサイズ 径(Φ)×高さ(mm)：30×26●測定器取付：8mm穴、アリ溝付●アーム：アルミ

商品コード：

2500202092509

サイズ：

●マグネット幅：３０ｍｍ●マグネット奥行：３０ｍｍ●マグネット高さ：２５ｍｍ

●中央部のノブを締め付けることで3点の関節が強靱にロックされます。●先端微調整機構によって0点合わせが容易にできます。●φ6、8、3/8”、アリ溝付回転クランプです。●先端微調整機構付です。●テストインジケータ、ダイヤルゲージの取り付け、ゲージ針の0点合わせが容易にできます。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●アーム取付ねじ：M8×P1.25●アーム取付ねじ：M8×P1.25●測定器取付：6mm・8mm・3/8インチ穴、アリ溝付●アーム：スチール

商品コード：

2500202233827

サイズ：

●マグネット幅：５０ｍｍ●マグネット奥行：６０ｍｍ●マグネット高さ：５５ｍｍ

●ハイコントラストの文字盤です。●クロムメッキ仕上げのハウジングです。●耐衝撃タイプは衝撃を逃がす構造になっています。●高密度ギヤとピニオンです。●測定スピンドルの上端にリフター兼保護キャップ付きです。●調整式公差マーク●機械、金属加工、治具制作などの位置決め、据付に。●メーカーコード：4324050●測定範囲(mm)：0～3●最小表示(mm)：0.01●目盛仕様：0-50●取付軸径(mm)：8●測定力(N)：0.7-1.1●文字盤径(mm)：34●プラスチックケース入り●調整式許容マーカー●測定スピンドルのリフター保護キャップ●精密ゲージとピニオン●スピンドル式●ケース

商品コード：

2500200816237

サイズ：

●取付軸径：８ｍｍ●文字盤径：３４ｍｍ

●ハイコントラストの文字盤です。●クロムメッキ仕上げのハウジングです。●耐衝撃タイプは衝撃を逃がす構造になっています。●衝撃を逃がす構造になっています。●一定な測定圧●測定スピンドルの上端にリフター兼保護キャップ付きです。●調整式公差マーク●機械、金属加工、治具制作などの位置決め、据付に。●メーカーコード：4324000●測定範囲(mm)：0～3●最小表示(mm)：0.01●目盛仕様：0-50●取付軸径(mm)：8●測定力(N)：0.7-1.1●文字盤径(mm)：34●耐衝撃：有●プラスチックケース入り●調整式許容マーカー●測定スピンドルのリフター保護キャップ●精密ゲージとピニオン●スピンドル式●ケース

商品コード：

2500200816459

サイズ：

●取付軸径：８ｍｍ●文字盤径：３４ｍｍ

●測定ヘッドは、先端が超硬の可動式アンビルと、スチール交換式固定アンビルで構成されています。●伝達レバーシステムは可動式アンビルの動きを指示器に転送します。●広範囲のセンタリングブリッジは、ボアの自動センタリングを可能にします。●シャンクとトランスファーロッドの両方が耐熱性のあるインバー鋼で作られているため、温度の影響を受けません。●先端が超硬製の移動性アンビルは損傷に強いです。●超硬チップ可動式アンビルにより高い耐摩耗性を確保しています。●穴の直径、真円度、円錐形、および平面と並行面との距離の測定。●メーカーコード：4474000●測定範囲(mm)：18～50●広範囲精度(μm)：≦2●くり返し精密度(μm)：≦0.5●アンビル数：9●替えワッシャ数：3●指示器別売●測定ホルダー●測定ヘッド●アンビルスピンドル●木製ケース

商品コード：

2500200844124

●測定ヘッドは、先端が超硬の可動式アンビルと、スチール交換式固定アンビルで構成されています。●伝達レバーシステムは可動式アンビルの動きを指示器に転送します。●広範囲のセンタリングブリッジは、ボアの自動センタリングを可能にします。●シャンクとトランスファーロッドの両方が耐熱性のあるインバー鋼で作られているため、温度の影響を受けません。●先端が超硬製の移動性アンビルは損傷に強いです。●超硬チップ可動式アンビルにより高い耐摩耗性を確保しています。●穴の直径、真円度、円錐形、および平面と並行面との距離の測定。●メーカーコード：4474001●測定範囲(mm)：35～100●広範囲精度(μm)：≦2●くり返し精密度(μm)：≦0.5●アンビル数：7●替えワッシャ数：3●指示器別売●測定ホルダー●測定ヘッド●アンビルスピンドル●木製ケース

商品コード：

2500200844131

●測定ヘッドは、先端が超硬の可動式アンビルと、超硬交換式固定アンビルで構成されています。●伝達レバーシステムは可動式アンビルの動きを指示器に転送します。●広範囲のセンタリングブリッジは、ボアの自動センタリングを可能にします。●シャンクとトランスファーロッドの両方が耐熱性のあるインバー鋼で作られているため、温度の影響を受けません。●先端が超硬製の移動性アンビルは損傷に強いです。●超硬チップ可動式アンビルにより高い耐摩耗性を確保しています。●穴の直径、真円度、円錐形、および平面と並行面との距離の測定。●メーカーコード：4475000●測定範囲(mm)：18～50●広範囲精度(μm)：≦2●くり返し精密度(μm)：≦0.5●アンビル数：9●替えワッシャ数：3●指示器別売●測定ホルダー●測定ヘッド●アンビルスピンドル●木製ケース

商品コード：

2500200844148

●測定ヘッドは、先端が超硬の可動式アンビルと、超硬交換式固定アンビルで構成されています。●伝達レバーシステムは可動式アンビルの動きを指示器に転送します。●広範囲のセンタリングブリッジは、ボアの自動センタリングを可能にします。●シャンクとトランスファーロッドの両方が耐熱性のあるインバー鋼で作られているため、温度の影響を受けません。●先端が超硬製の移動性アンビルは損傷に強いです。●超硬チップ可動式アンビルにより高い耐摩耗性を確保しています。●穴の直径、真円度、円錐形、および平面と並行面との距離の測定。●メーカーコード：4475001●測定範囲(mm)：35～100●広範囲精度(μm)：≦2●くり返し精密度(μm)：≦0.5●アンビル数：7●替えワッシャ数：3●指示器別売●測定ホルダー●測定ヘッド●アンビルスピンドル●木製ケース

商品コード：

2500200844155

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151540●測定範囲(mm)：3～9●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：41●本体材質：スチール

商品コード：

2500201017169

サイズ：

●測定深さ：４１ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151541●測定範囲(mm)：6～18●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：40●最小表示：0.01mm●本体材質：スチール

商品コード：

2500201017282

サイズ：

●測定深さ：４０ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151542●測定範囲(mm)：10～22●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：40●本体材質：スチール

商品コード：

2500201017497

サイズ：

●測定深さ：４０ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151543●測定範囲(mm)：20～32●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：42●本体材質：スチール

商品コード：

2500201017527

サイズ：

●測定深さ：４２ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用●メーカーコード：151544●測定範囲(mm)：30～42●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：43●本体材質：スチール

商品コード：

2500201017541

サイズ：

●測定深さ：４３ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用●メーカーコード：151545●測定範囲(mm)：40～52●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：44●本体材質：スチール

商品コード：

2500201017602

サイズ：

●測定深さ：４４ｍｍ

●外径測定に便利です。●外径測定用。●メーカーコード：151561●測定範囲(mm)：0～12●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：40●本体材質：スチール

商品コード：

2500201040044

サイズ：

●測定深さ：４０ｍｍ

●外径測定に便利です。●外径測定用。●メーカーコード：151562●測定範囲(mm)：10～22●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：42●本体材質：スチール

商品コード：

2500201040136

サイズ：

●測定深さ：４２ｍｍ

●外径測定に便利です。●外径測定用。●メーカーコード：151563●測定範囲(mm)：20～32●器差(mm)：±0.04●最小表示(mm)：0.01●測定深さ(mm)：42●本体材質：スチール

商品コード：

2500201040143

サイズ：

●測定深さ：４２ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151550●測定範囲(mm)：10～34●器差(mm)：±0.06●最小表示(mm)：0.02●測定深さ(mm)：85●測定子先端：シャープエッジ・焼入れ●最大測定寸法(mm)：34●本体材質：スチール

商品コード：

2500201212090

サイズ：

●測定深さ：８５ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151551●測定範囲(mm)：10～35●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：85●測定子先端：1.6mmボール●最大測定寸法(mm)：35●本体材質：スチール

商品コード：

2500201212106

サイズ：

●測定深さ：８５ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151552●測定範囲(mm)：20～45●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：85●測定子先端：1.6mmボール●最大測定寸法(mm)：45●本体材質：スチール

商品コード：

2500201212137

サイズ：

●測定深さ：８５ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用。●メーカーコード：151553●測定範囲(mm)：30～55●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：88●測定子先端：1.6mmボール●最大測定寸法(mm)：55●本体材質：スチール

商品コード：

2500201212175

サイズ：

●測定深さ：８８ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用●メーカーコード：151554●測定範囲(mm)：40～65●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：89●測定子先端：1.6mmボール●最大測定寸法(mm)：65●本体材質：スチール

商品コード：

2500201212205

サイズ：

●測定深さ：８９ｍｍ

●穴の直径、特殊形状の内径測定に便利です。●内径測定用●メーカーコード：151555●測定範囲(mm)：50～75●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：90●測定子先端：1.6mmボール●最大測定寸法(mm)：75●本体材質：スチール

商品コード：

2500201212229

サイズ：

●測定深さ：９０ｍｍ

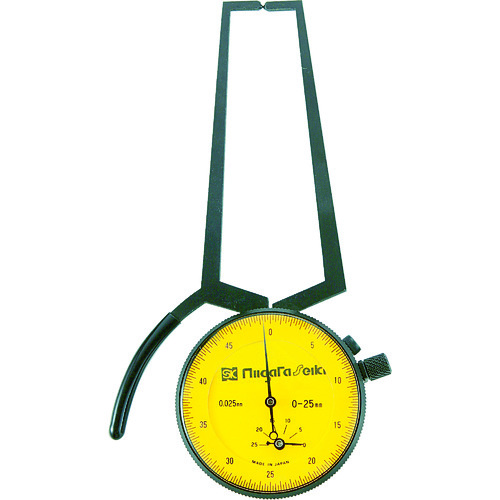

●外径測定に便利です。●外径測定用。●メーカーコード：151571●測定範囲(mm)：0～25●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：85●測定子先端：1.6mmボール●最大測定寸法(mm)：25●本体材質：スチール

商品コード：

2500201237574

サイズ：

●測定深さ：８５ｍｍ

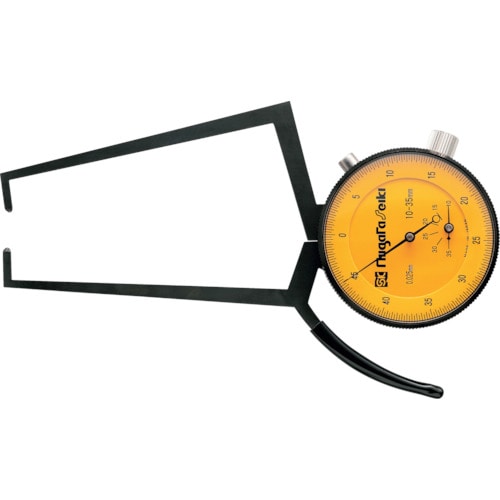

●外径測定に便利です。●外径測定用。●メーカーコード：151572●測定範囲(mm)：10～35●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：86●測定子先端：1.6mmボール●最大測定寸法(mm)：35●本体材質：スチール

商品コード：

2500201237659

サイズ：

●測定深さ：８６ｍｍ

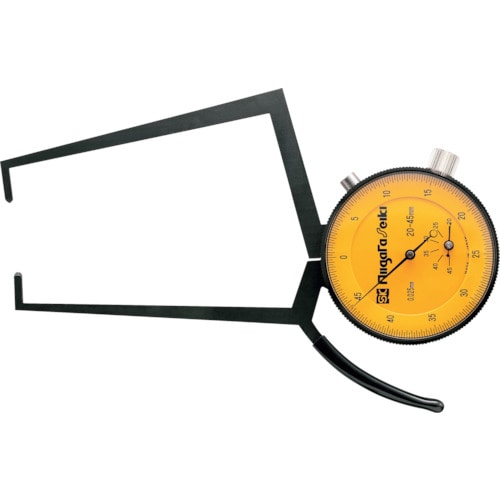

●外径測定に便利です。●外径測定用。●メーカーコード：151573●測定範囲(mm)：20～45●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：89●測定子先端：1.6mmボール●最大測定寸法(mm)：45●本体材質：スチール

商品コード：

2500201237741

サイズ：

●測定深さ：８９ｍｍ

●小型デジタルカメラを搭載でき、手ぶれせず、どんな角度でも撮影できる理想のカメラスタンドです。●アームに添えられたフレキシブルチューブがカメラなどの急激な落下を防止します。●軽量で持ち運びに便利な強力小型オンオフマグネット付。●自由な位置でカメラを強力に固定できます。●工業用製品、サンプル品等の撮影。●工場の検査部門での部品撮影。●エンジニア、研究員などの写真撮影、プレゼンテーション用の資料作成。●吸着力(N)：320●マグネット幅(mm)：30●マグネット奥行(mm)：40●マグネット高さ(mm)：35●全高(mm)：250●カメラ取付部：1/4インチねじ●アーム保持力(kg)：2.7●カメラ固定部最大耐荷重(kg)：1.5●アーム取付ねじ：取り外し不可●測定器取付：なし●アーム長さ(mm)：56×51●アーム：スチール

商品コード：

2500201446136

サイズ：

●マグネット幅：３０ｍｍ●マグネット奥行：４０ｍｍ●マグネット高さ：３５ｍｍ

●レバー操作でマグネットのON ／ OFF 脱着可能です。●ダイヤルゲージ・ダイヤルインジケータ（てこ式）の測定保持具です。●標準型●吸着力：約800N●ステム取付：φ6mm・φ8mm●主柱取付ねじ：M8×P1.25●材質：フェライト磁石●ベース寸法(mm)：50×60×55●質量：1.5kg●コード番号：00012870●こちらの商品は事業者様向け商品です。

商品コード：

2500100285577

●仕様…ゲージホルダー●全高…360mm●主柱…175mm×φ12mm●副柱…165mm×φ10mm●ゲージ取付穴径…φ8mm●ベースサイズ…64×64×76(H)mm●吸着力…80kg●総重量…2120g●支柱接続ねじ…M8●微調整機構付

商品コード：

4548745914801

●全高…400mm●主柱…355mm×φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1280g●根元のレバーと支柱先端のねじを使ってアームの固定ができます。●フレキシブルアーム●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×290×75●梱包重量1420g

商品コード：

4548745914818

型番…IC-150●材質…冷間圧延鋼●溝及び内径寸法の移し取りに●測定範囲…150mm●並穴パス●梱包サイズ:166×34×13●梱包重量50g

商品コード：

4550061197462

型番…IC-200●材質…冷間圧延鋼●溝及び内径寸法の移し取りに●測定範囲…200mm●並穴パス●梱包サイズ:47×217×12●梱包重量60g

商品コード：

4550061197479

型番…OC-150●材質…冷間圧延鋼●丸棒の外径及び厚さ寸法等の移し取りに●測定範囲…150mm●並丸パス●梱包サイズ:78×166×12●梱包重量64g

商品コード：

4550061198414

型番…OC-200●材質…冷間圧延鋼●丸棒の外径及び厚さ寸法等の移し取りに●測定範囲…200mm●並丸パス●梱包サイズ:95×220×21●梱包重量78g

商品コード：

4550061198421

型番…SI-150●材質…炭素工具鋼●足に開閉用ねじを取り付けているので、開閉や微動調整が容易●測定範囲…150mm●スプリング付●梱包サイズ:95×187×26●梱包重量86g

商品コード：

4550061199497

型番…SI-200●材質…炭素工具鋼●足に開閉用ねじを取り付けているので、開閉や微動調整が容易●測定範囲…200mm●スプリング付●梱包サイズ:112×237×28●梱包重量108g

商品コード：

4550061199503

型番…GCC-100●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…100mm●内外兼用●目盛付●梱包サイズ:157×102×17●梱包重量94g

商品コード：

4550061199534

型番…GCC-150●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…150mm●内外兼用●目盛付●梱包サイズ:233×146×18●梱包重量194g

商品コード：

4550061199558

型番…BI-3●測定範囲…30～55mm●最小目盛…00.25mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量132g

商品コード：

4550061200018
